Hướng Dẫn Sử Dụng Mạch Theo Dõi Năng Lượng

Thạch Ninh Văn

Nội Dung Chính Có Trong Bài

➜ Để đọc nội dung cần đọc, mọi người chọn vào phần cần đọc có trong bảng là được

Danh Mục Số Thứ Tự
Giới Thiệu Tổng Quan Phần 1
Thông Số Kĩ Thuật Phần 2
Sơ Đồ Đấu Nối Phần 3
Cài Đặt Wifi Phần 4
Tra Cứu Dữ Liệu Phần 5
Hiệu Chỉnh Sai Số Phần 6
Cài Thời Gian Cập Nhật Dữ Liệu Phần 7
Mua Hàng Phần 8

Phần 1 - Giới Thiệu Tổng Quan

  • Đây là mạch đo năng lượng cho những bộ sạc NLMT không có wifi. Mạch cực kì dễ sử dụng và đấu nối. Đặc biệt, không cần cài đặt ứng dụng và đăng kí tài khoản lằng nhằng. Ae chỉ cần cài Tên, mật khẩu wifi cho mạch sau đó lên web có sẵn, nhập id mạch vào là tra cứu được dữ liệu.
  • Mạch có hai cổng đo điện áp DC và 1 cổng đo dòng DC.
  • Khi được kết nối tới Wifi, thiết bị sẽ tự gửi các thông tin sau lên Sever, hiển thị trên trang Web trực quan dể sử dụng, tiện theo dõi.
    • Điện Áp Pv.
    • Điện Áp Acquy.
    • Dòng Sạc.
    • Công Suất Sạc.
    • Lịch sử dữ liệu công suất trong ngày theo giờ.
    • Lịch sử dữ liệu tổng công suất Trong 3 Ngày
  • Ngoài ra, mạch cũng được trang bị thêm 1 màn hình 0.96" giúp anh em tiện theo dõi, khi ở nhà.
  • Hiện tại, do bản thân mình rất có hạn, trong việc lập trình. Nên mình vẫn đang cố gắng phát triển, hoàn thiện trang web.
  • Lưu Ý cực Mạnh : Mạch có giá rất dễ tiếp cận, xin ae không mặc cả :((.


Phần 2 - Thông Số Kĩ Thuật

  • ➼ Áp Đo PV : < 200V đc.
  • ➼ Áp Đo acquy : < 200V đc.
  • ➼ Dòng đo tối đa: < 40A đc.
  • ➼Thời gian update dữ liệu :
    • ➼ 2s đối với thông số Dòng và Áp, Có thể tự thay đổi.
    • ➼ 60s đối với thông số vẽ Biểu đồ, Mặc định, không thay đổi.
  • ➼ Kích Thước : 4.3cm x 7cm.
  • ➼ Hoạt động trực tiếp với nguồn 12v-24v, lớn hơn 24v thì cần dùng thêm nguồn ngoài.
  • ➼ Sử Dụng Màn Hình Oled 0.96 để hiển thị thông tin.

Phần 3 - Sơ Đồ Đấu Nối

  • Đây là phần sơ đồ đấu nối. Ae làm tương tự với bộ sạc của ae là được.
  • Lưu ý: Dây âm từ ác quy vào mạch và dây âm từ mạch ra bộ sạc là cần dây to, nếu như anh em sạc dòng lớn. Các dây còn lại không cần sử dụng dây to.


Phần 4 - Cài Đặt Wifi

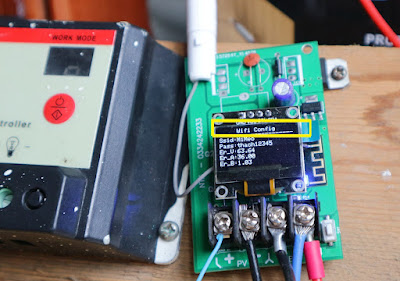

  • Trên mạch có một nút nhấn, để vào chế độ cài đặt. Ae bấm vào nút đó một lần, sau khi bấm nút, Trên màn hình sẽ hiện chữ " Wifi Config ".


  • Sau khi màn hình đã về chế độ Wifi Config, mạch sẽ phát ra một điểm truy cập wifi có tên như sau : Esp Config.
  • Mọi người lưu ý, Tắt dữ liệu 3G sau khi kết nối tới wifi của mạch phát ra nhé.

  • Sau khi kết nối tới wifi của mạch, mọi người sử dụng trình duyệt để truy cập vào địa chỉ sau
    • 192.168.4.1

  • Sau khi truy cập được vào giao diện cài đặt, thì màn hình điện thoại sẽ hiện ra một menu như vậy. Mọi người chỉ cần chọn vào các mục tương ứng.
  • Mọi người tiến hành bấm vào Cài Đặt Wifi, sau đó điền các thông tin như sau
    • Tên Wifi " điền đúng chữ cái in hoa và viết thường.
    • Mật Khẩu " điền đúng chữ cái in hoa và viết thường.
  • Sau khi điền thông tin wifi xong, mọi người tiến hành bấm lưu lại. Khi lưu thông tin thành công, trên màn hình của mạch cũng sẽ hiển thị tên wifi và mật khẩu đã nhập.


Phần 5 - Tra Cứu Dữ Liệu

  • Khi mạch đã được kết nối tới wifi, thì trên màn hình chính của mạch. Sẽ hiển thị 1 dòng ID như sau " NTK5596".
  • Khi mạch không kết nối được wifi, hoặc kết nối được với wifi nhưng wifi không có internet, thì mạch sẽ không hiện ID đồng thời trên màn hình sẽ báo Wifi: Diss

  • Khi đã có mã ID mọi người truy cập trang web sau "LINK Bấm Vào Đây". Nhập mã ID vào ô tìm kiếm góc phải màn hình web. Sau đó bấm vào nút tìm kiếm.



Phần 6 - Hiệu Chỉnh Sai Số

  • Nếu trong quá trình sử dụng, anh em thấy mạch báo sai áp và dòng so với thực tế, thì có thể vào mục cài đặt sai số để điều chỉnh lại.


  • Dưới đây là bảng thông số mặc định. Ae sẽ dựa vào bảng thông số này, để tăng hoặc giảm giá trị xuống.
    • A1: Sai số điện áp PV - Thông số gốc "63.64"
    • A2: Sai số dòng điện. - Thông số gốc "36.00"
    • A3: Sai số điện áp Acquy. - Thông số gốc "1.03"
  • VD: nếu điện áp PV thực tế là 20v, nhưng mạch báo 18v. Thì ae dựa vào giá trị gốc A1 đang là "63.64". Ae sẽ tăng dần giá trị đó  lên 1 ít. Giả sử tăng từ "63.64" lên "65.64". Bấm lưu lại, sau đó khởi động lại mạch. Kiểm tra điện áp xem đã chuẩn chưa, nếu vẫn chưa đúng. Ae thực hiện lại các thao tác trên. Đến khi nào thấy mạch báo đúng thì dừng lại.
  • Đối với các giá trị khác. Ae làm tương tự.
  • Khi để trống các ô A1 - A2 - A3. mà bấm lưu lại, thì mạch sẽ tự động nhảy về giá trị mặc định ban đầu.

Phần 7 - Cài Thời Gian Cập Nhật Dữ Liệu

  • Nếu như anh em muốn mạch cập nhật giá trị điện áp, dòng điện liên tục. Thì có thể vào mục Cài Đặt Thời Gian. để điều chỉnh lại.
  • Khi anh em tăng thời gian đẩy dữ liệu mà mạch lại xa cục wifi, thì dữ liệu hay bị lỗi hơn.
  • Gía trị thời gian được tính bằng giây, ae nhập vào ô A1,
    • VD: 1S update 1 lần thì ae nhập số 1 vào ô A1 rồi bấm lưu lại.
  •  Mặc định mạch sẽ 10s up 1 lần.
  • Trong quá trình hoạt động, nếu như dữ liệu không úp được lên serve thì mạch sẽ tự động khởi động lại. Ae không cần bận tâm về vấn đề này nhé
